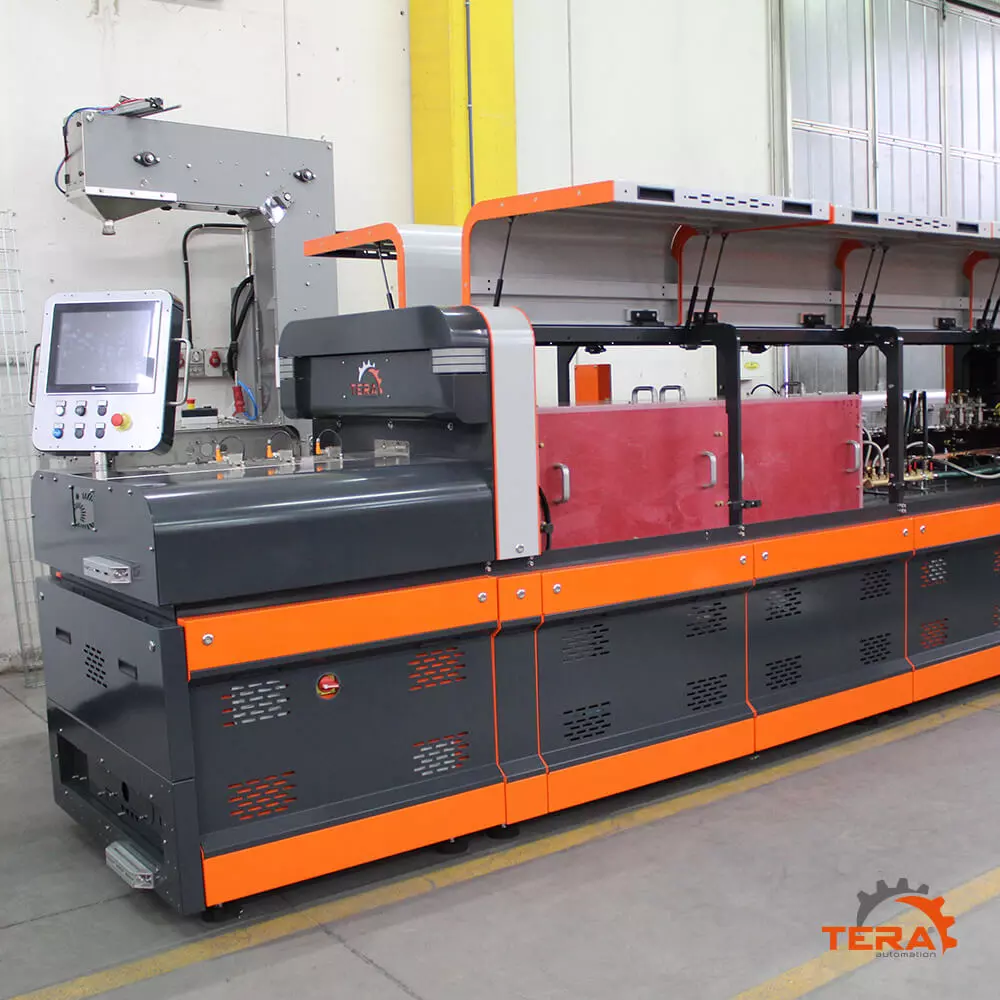

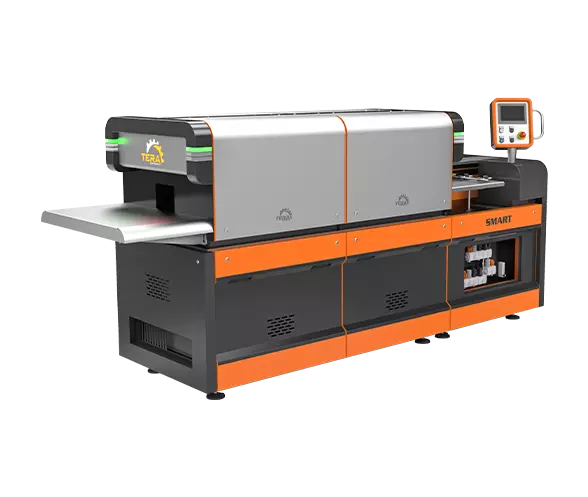

T-BARMASTER ONE

FORNO A TUNNEL A INDUZIONE PER LA PRODUZIONE DI LINGOTTI DA 1 OZ A 1 KG

T-Barmaster One Smart è il nostro prodotto di punta perché versatile nella produzione di un’ampia gamma di formati di lingotti e il più compatto tra i forni T-Barmaster tradizionali. Disponibile anche nelle versioni Compact e Plus, esaudisce la maggior parte delle richieste di produzione del mercato.

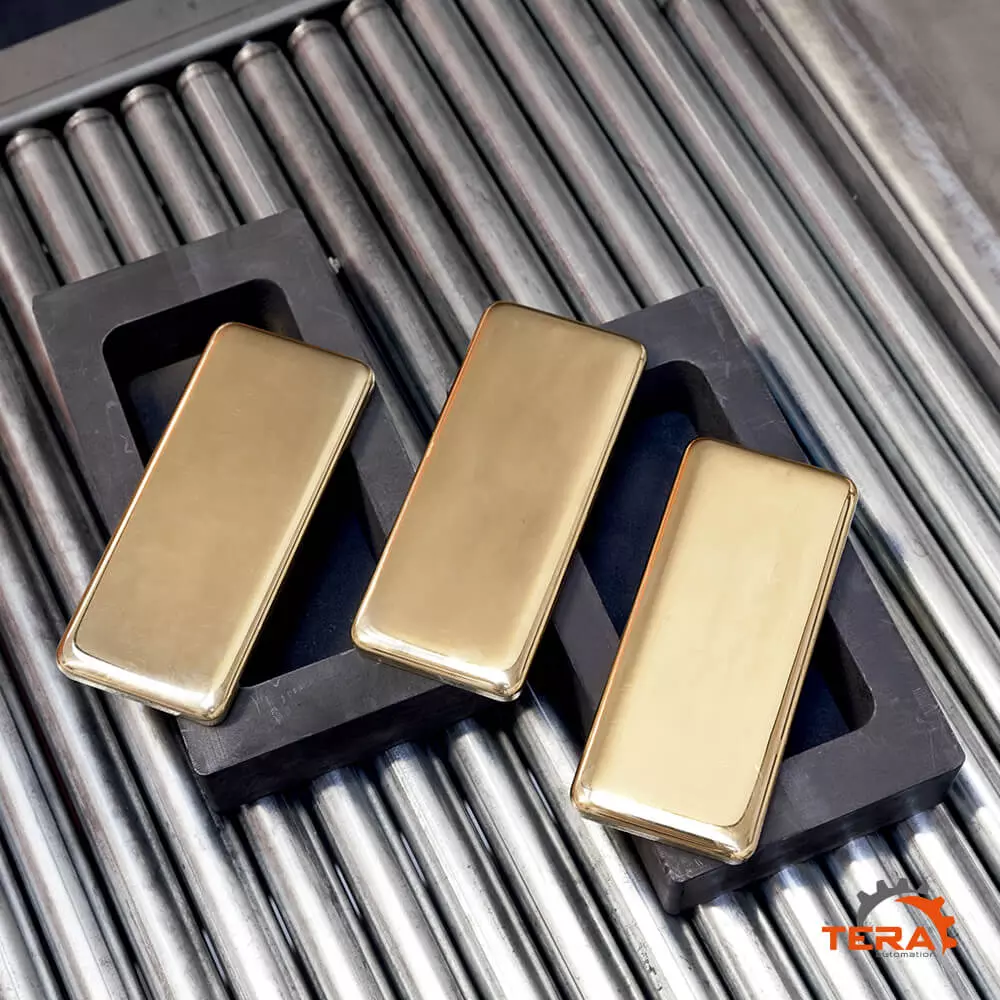

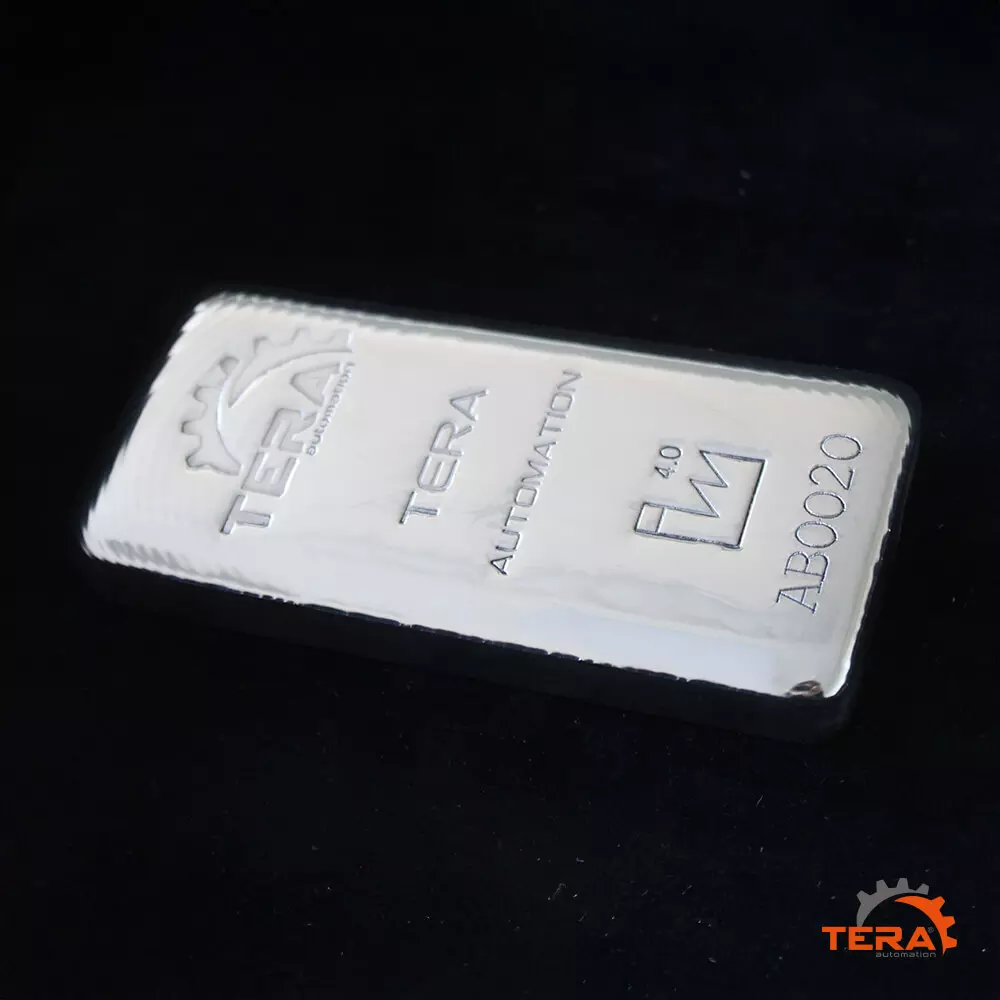

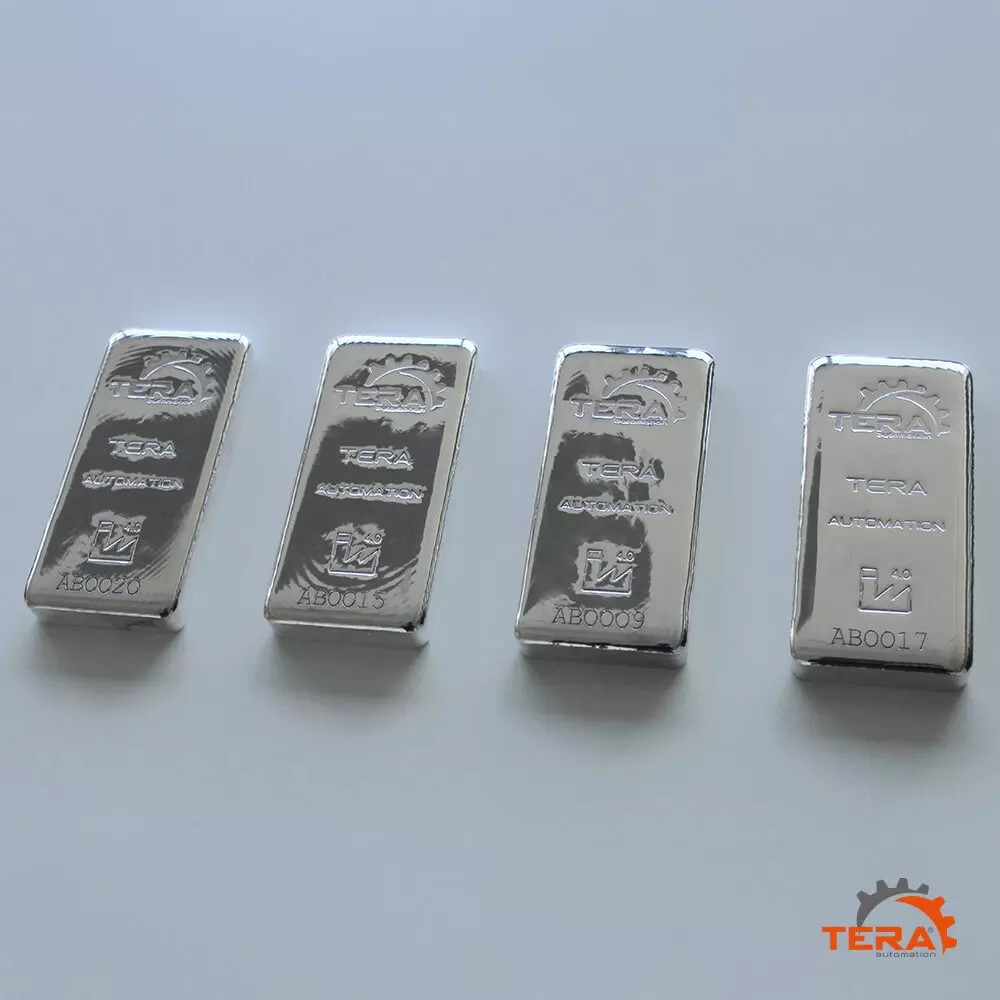

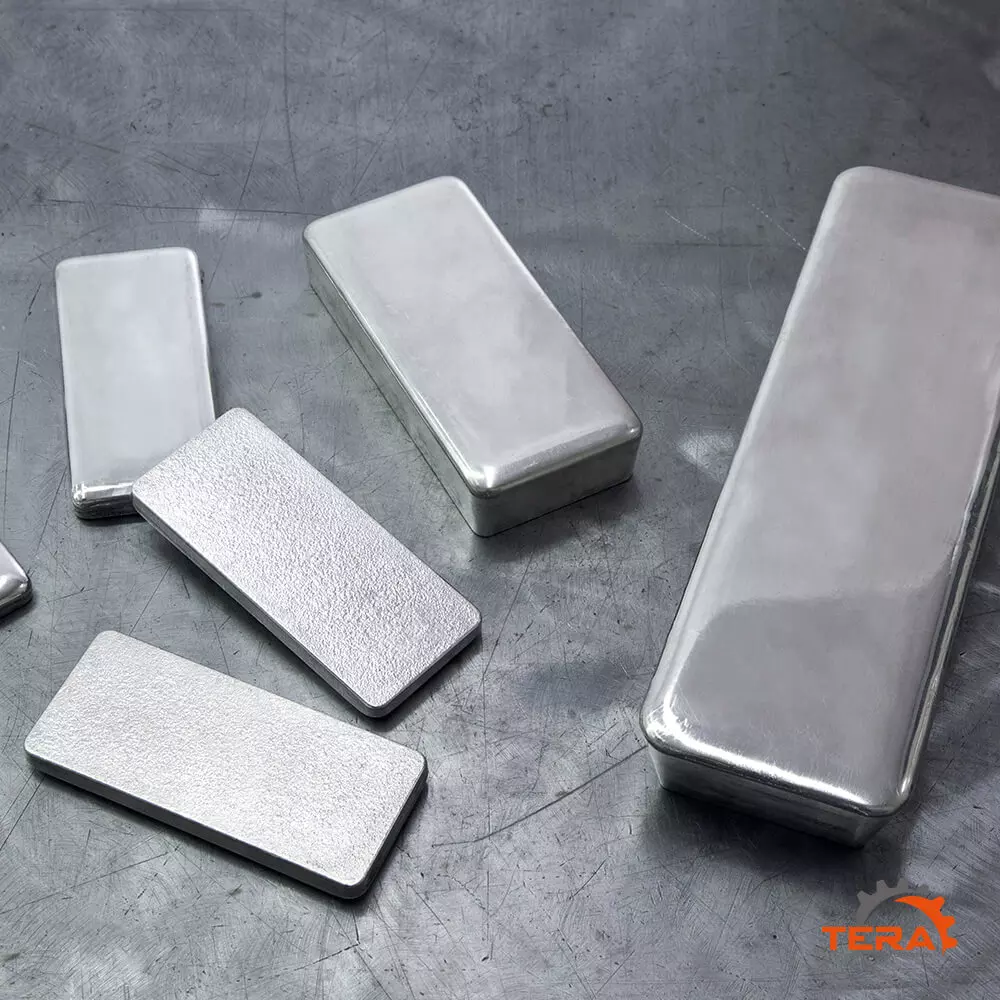

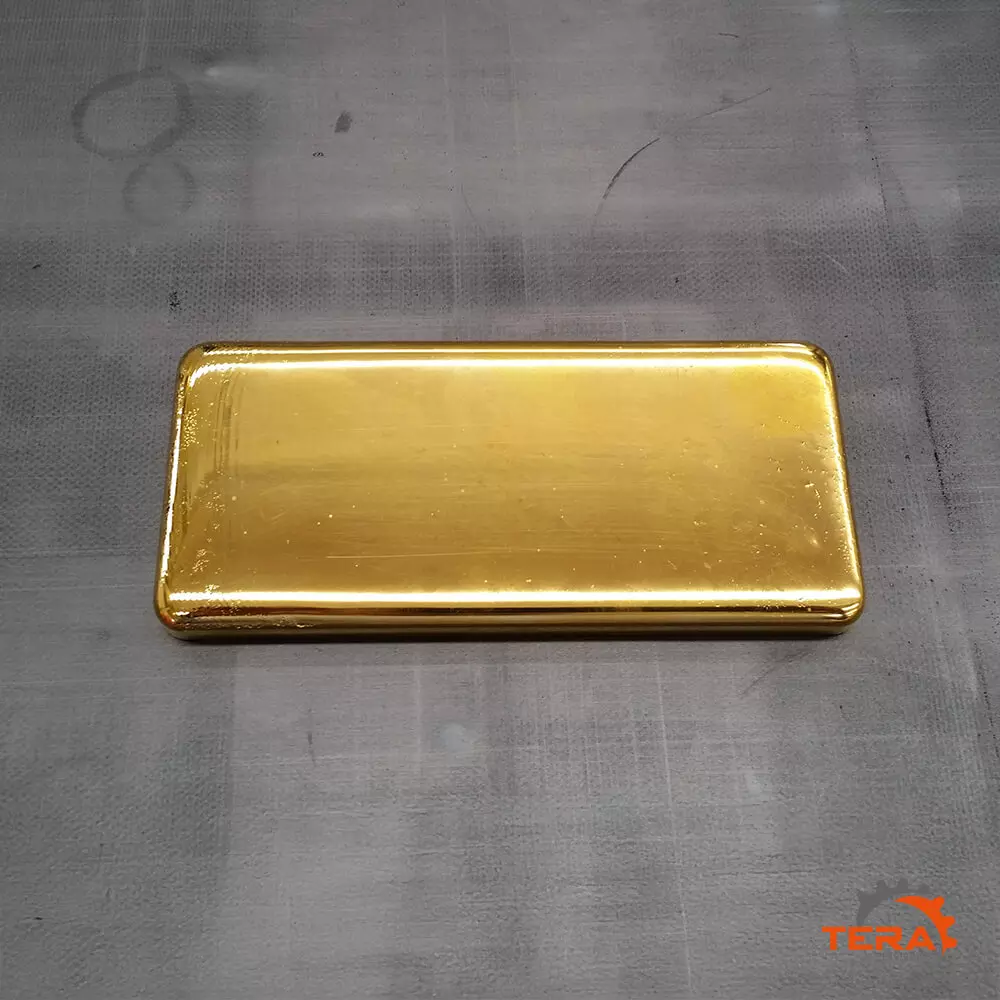

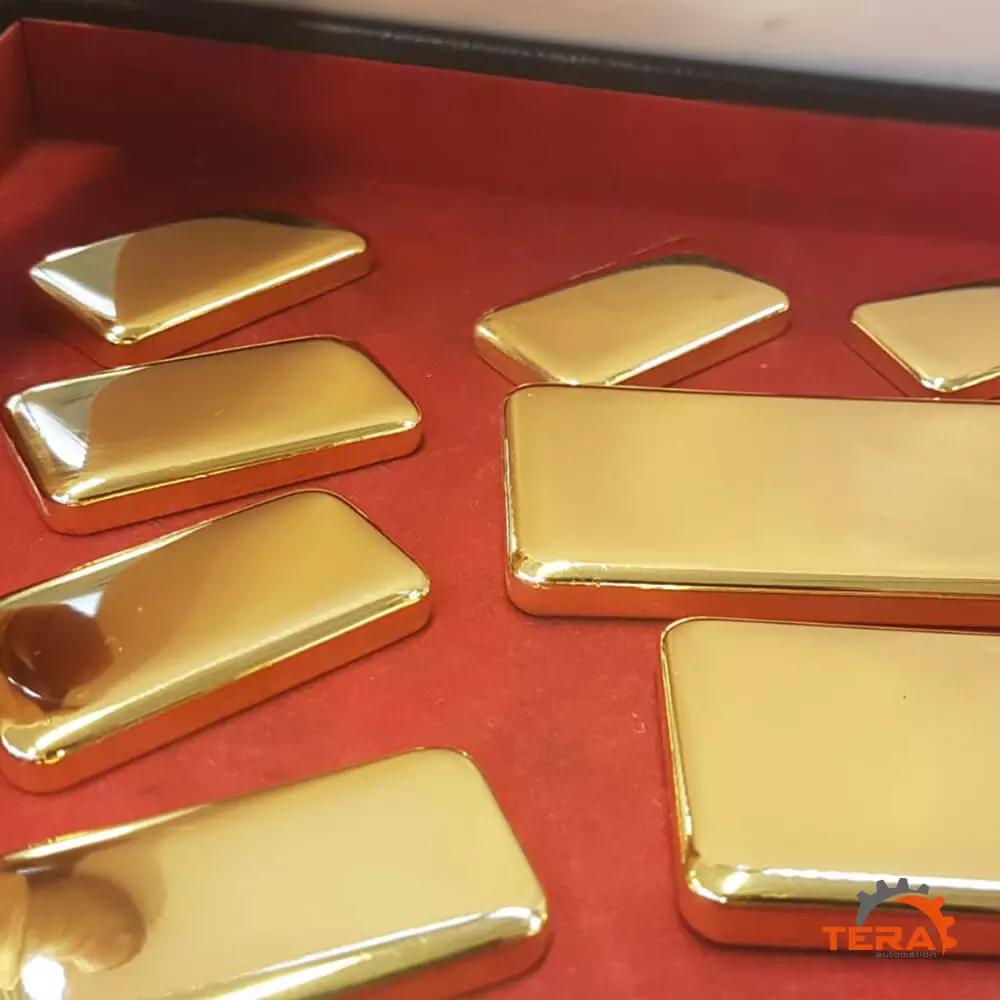

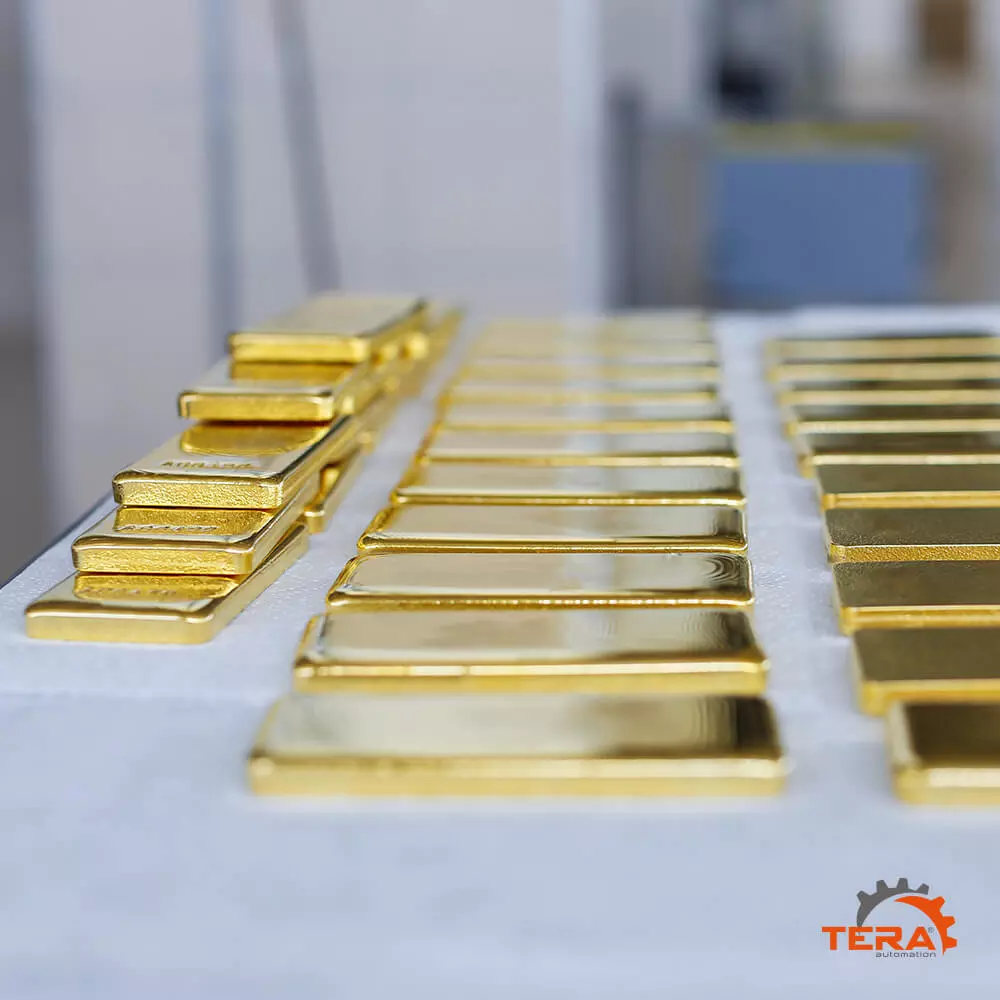

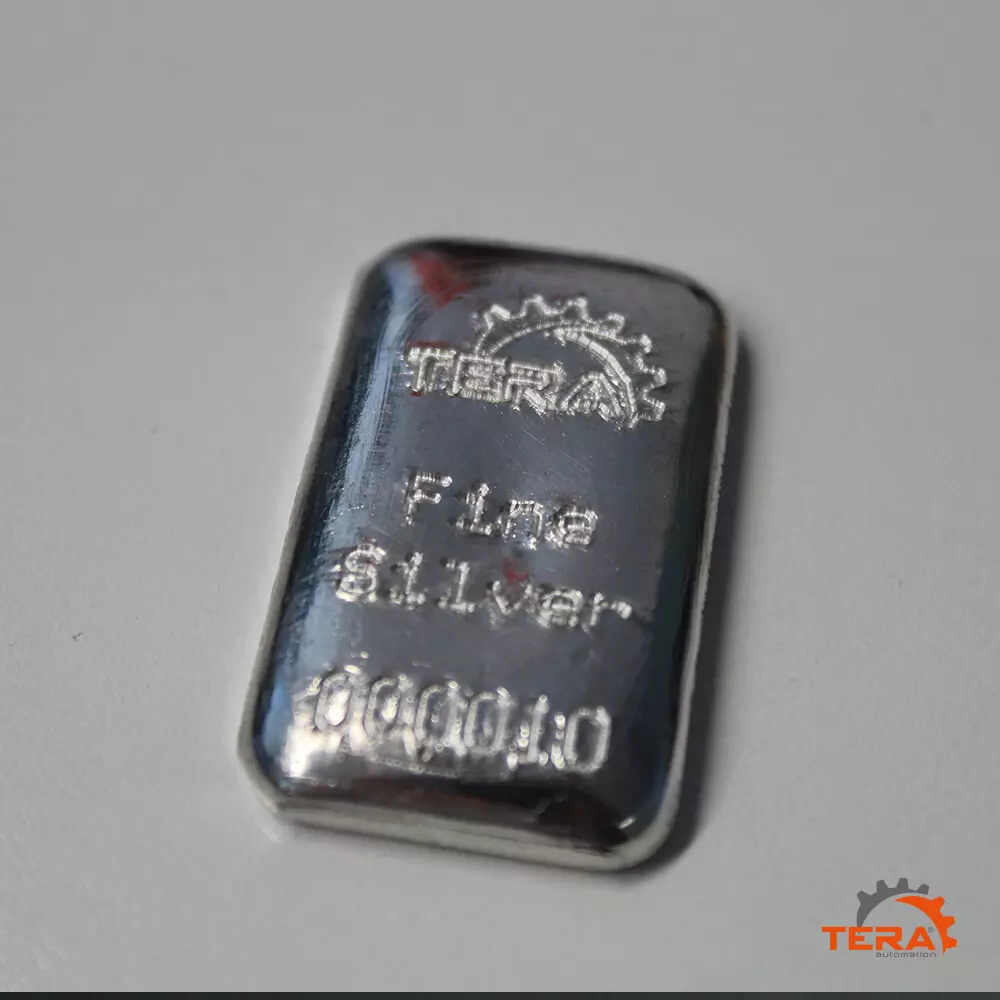

TIPOLOGIA DI LINGOTTI PRODOTTI

1 oz
50 g
100 g
250 g
500 g
1 kg
100 oz Ag
5 kg Au
T-BARMASTER ONE

3 VERSIONI PER CAPACITÀ PRODUTTIVA:

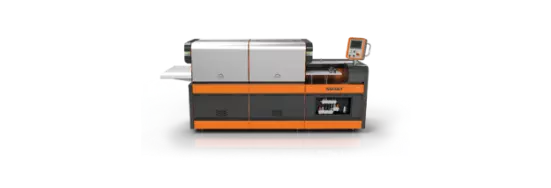

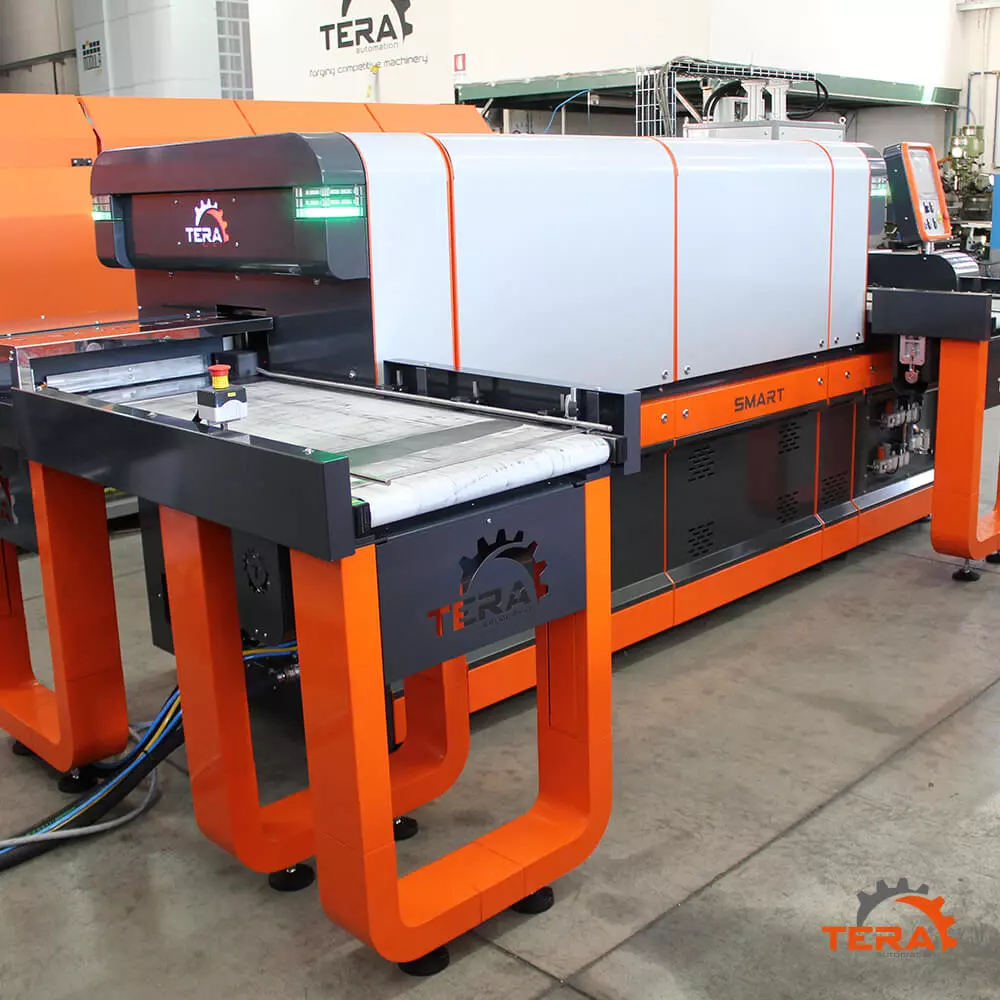

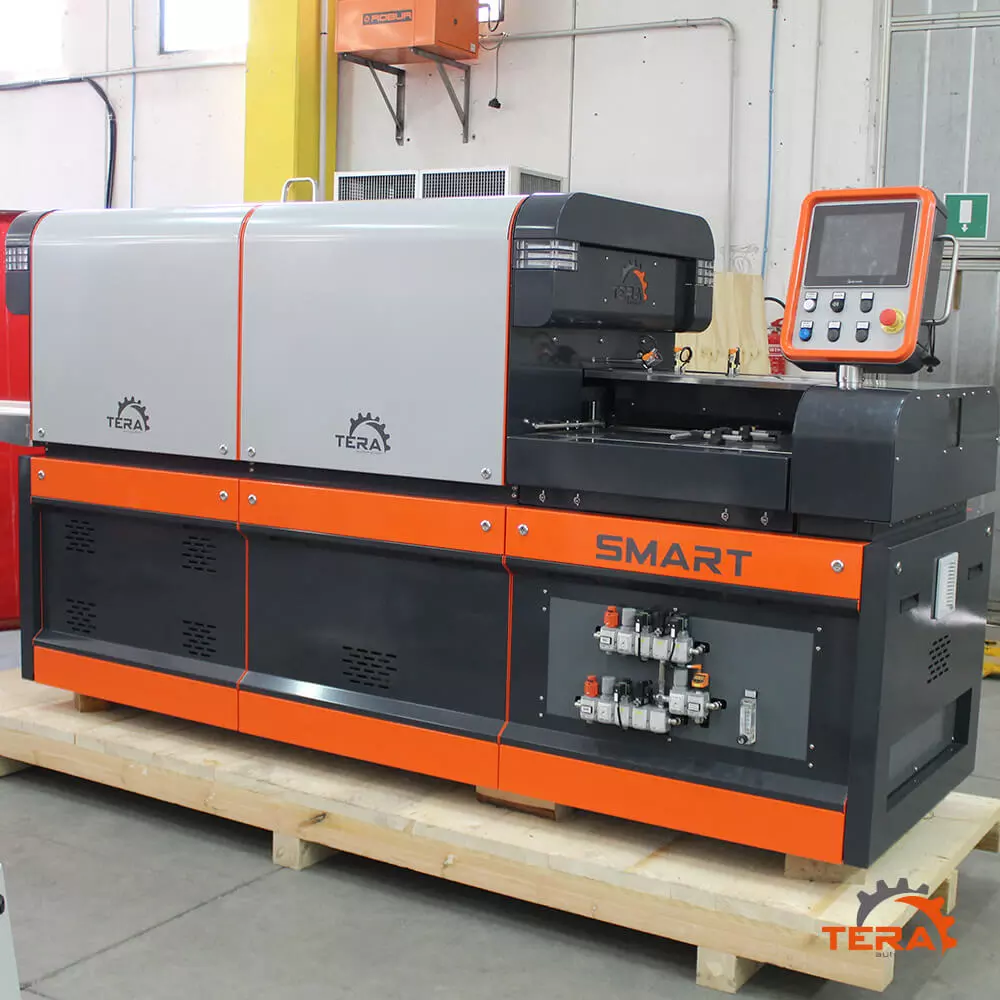

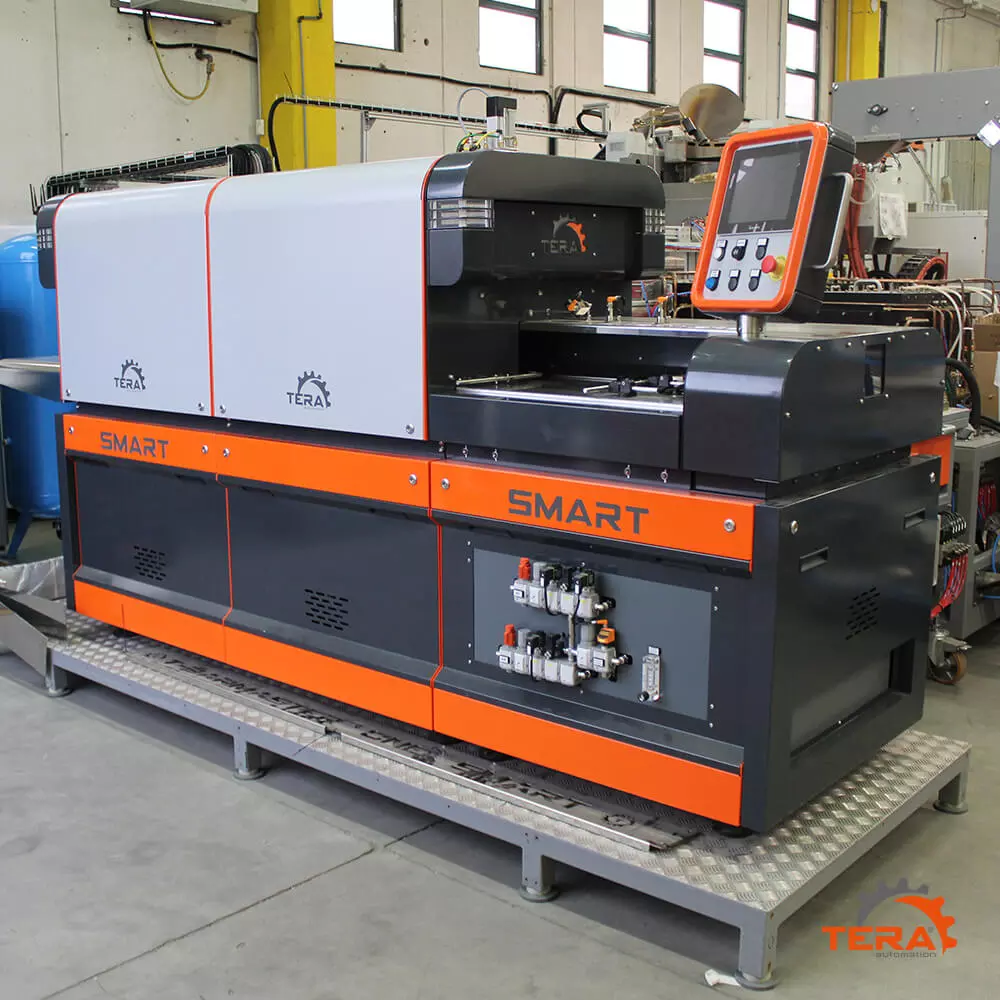

SMART

SMART

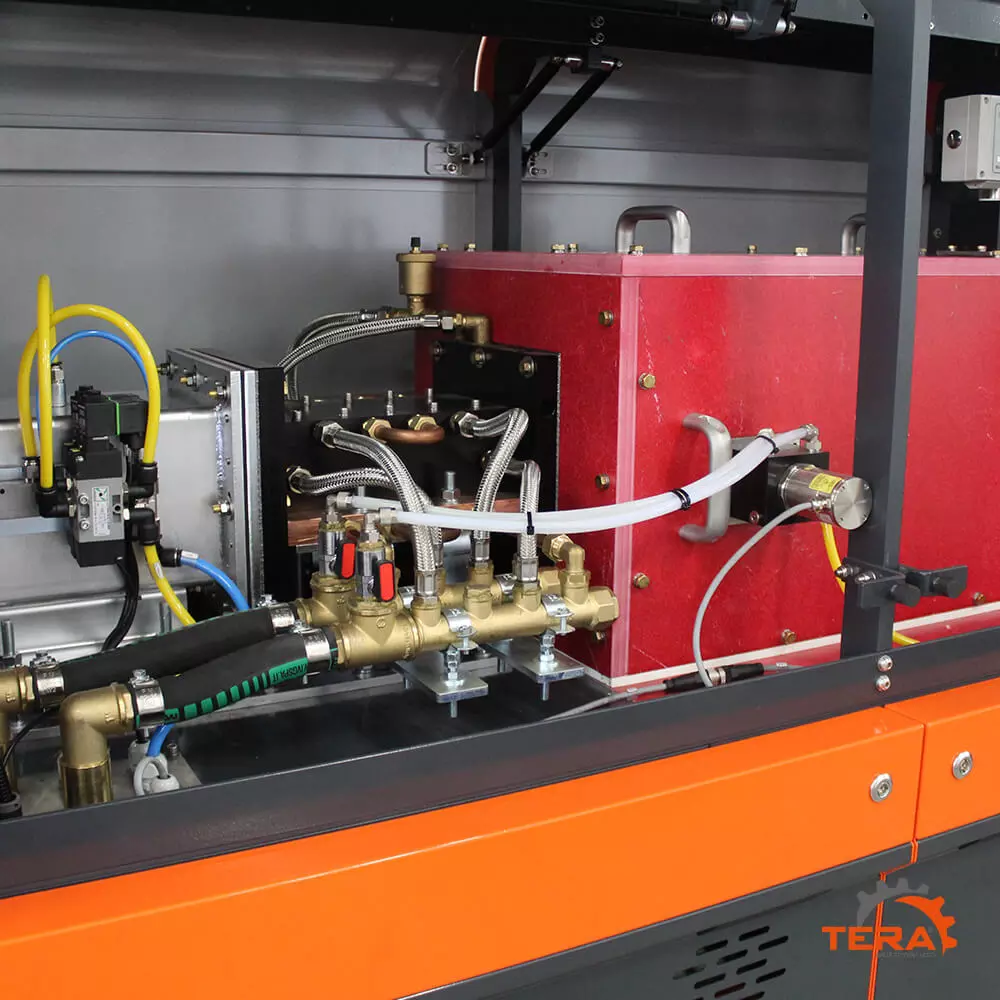

Camera di fusione con 1 bobina

8 lingotti per ciclo di produzione

COMPACT

COMPACT

Camera di fusione con 2 bobine

10/20 lingotti per ciclo di produzione

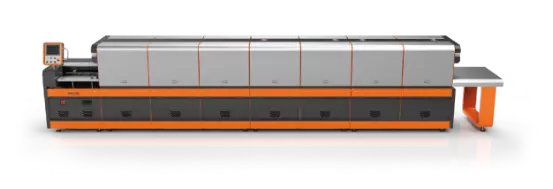

PLUS

PLUS

Camera di fusione con 3 bobine

15/30 lingotti per ciclo di produzione

CARATTERISTICHE TECNICHE:

MODELLOT-Barmaster One
VERSIONESmartCompactPlus
Potenza Convertitore (kW) 15 24 60 80 100 120 160
Au/Ag Kilobar/h 8 ÷ 10 12 ÷ 14 40 ÷ 50 50 ÷ 60 70 ÷ 80 100 ÷ 110 110 ÷ 120
Au Good Delivery/h -- -- -- --
Ag Good Delivery/h -- -- -- --
Nº di lingottiere 8 10/20 15/30
N° di distanziali 8 10 15
Range Prodotti (Ag e Au) Da 1 oncia (31,10 g) a 1 kilobar
Formati standard lingotti 1oz - 50g - 100g - 250g - 500g - 1kg 1oz - 50g - 100g - 250g - 500g - 1kg - 5kg Au - 100oz Ag
Controllo Macchina Pannello di controllo con touch screen e PLC
Dimensioni (mm) 3300 x 920 x h1610 5855 x 1120 x h1610 8230 x 1120 x h1610
Dimensioni con nastri (mm) 3395 x 1175 x h1610 5905 x 2010 x h1610 8040 x 2010 x h1610
Dim. con nastri e chain (mm) -- 5905 x 2010 x h1610 8040 x 2010 x h1610
BROCHURE VIDEO

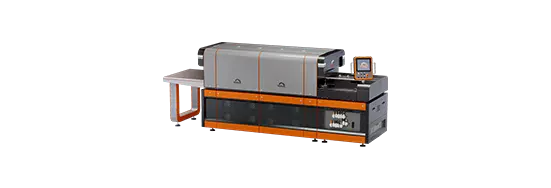

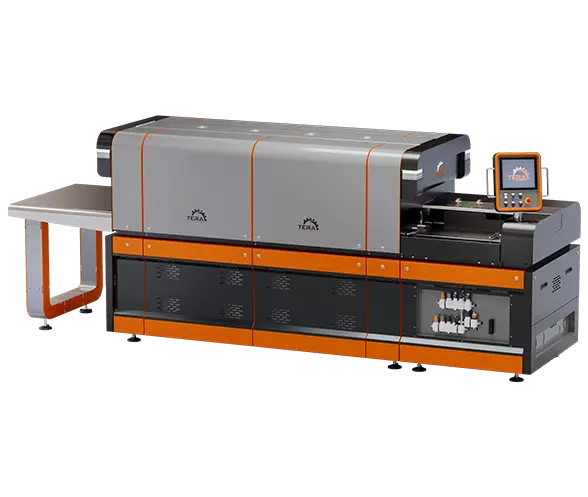

T-BARMASTER 400

FORNO A TUNNEL A INDUZIONE PER LA PRODUZIONE DI LINGOTTI FINO A 400 OZ

Disponibile nelle versioni Smart, Compact e Plus, offre una gamma di potenza che varia da 30 kW a 200 kW, permettendo di adattarsi alle diverse esigenze produttive.

Questo modello rappresenta una soluzione ideale intermedia per chi desidera incrementare la produzione fino a raggiungere standard Good Delivery per l'oro o lingotti d'argento da 10 kg.

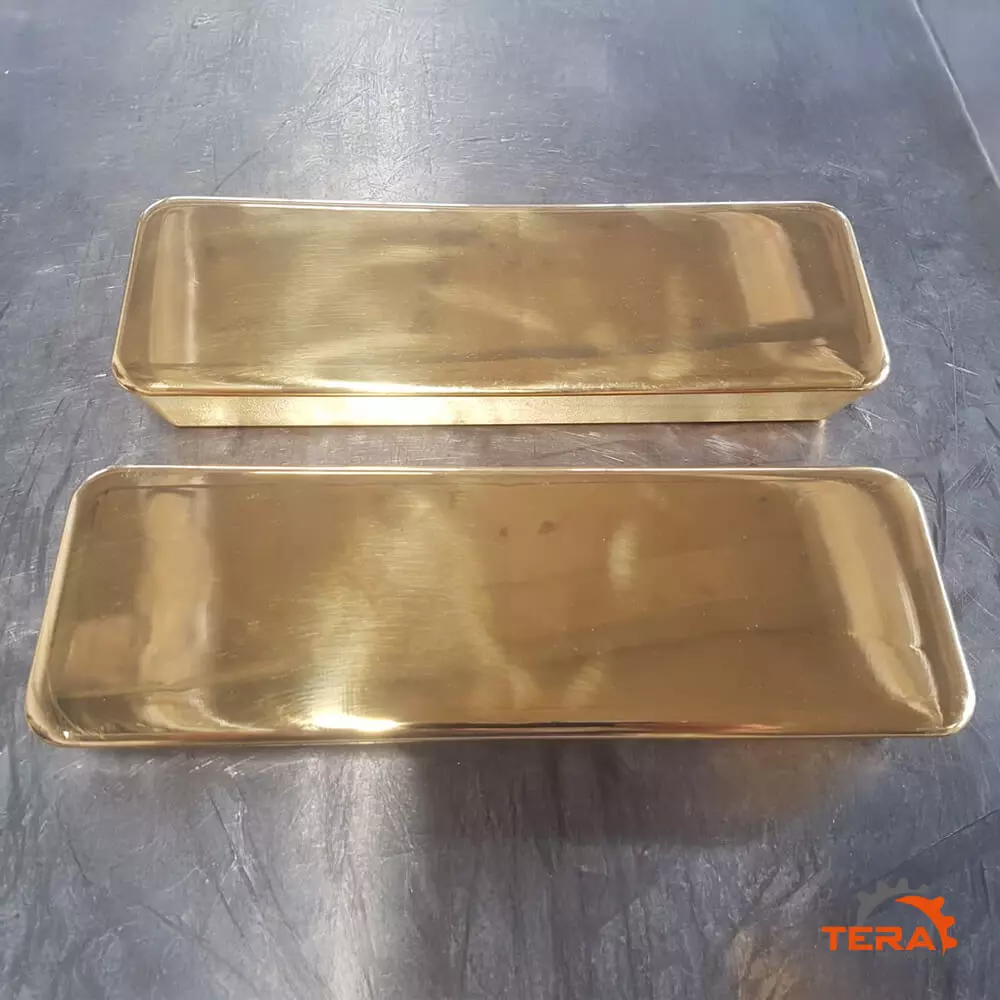

TIPOLOGIA DI LINGOTTI PRODOTTI

1 oz
50 g
100 g
250 g
500 g
1 kg
100 oz Ag
5 kg
10 kg Ag
400 oz Au
T-BARMASTER 400

3 VERSIONI PER CAPACITÀ PRODUTTIVA:

SMART

SMART

Camera di fusione con 1 bobina

7/14 lingotti per ciclo di produzione

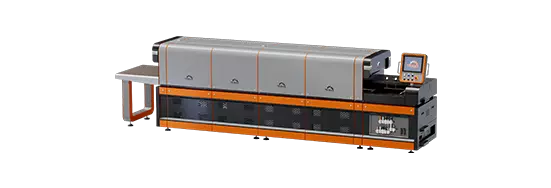

COMPACT

COMPACT

Camera di fusione con 2 bobine

10/20 lingotti per ciclo di produzione

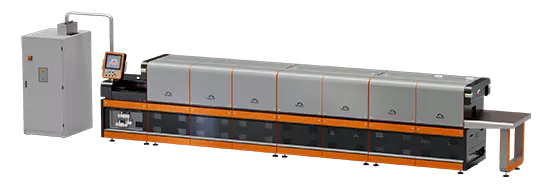

PLUS

PLUS

Camera di fusione con 3 bobine

15/30 lingotti per ciclo di produzione

CARATTERISTICHE TECNICHE:

MODELLOT-Barmaster 400
VERSIONESmartCompactPlus
Potenza Convertitore (kW) 30 60 100 120 160 200
Au/Ag Kilobar/h 10 ÷ 12 20 ÷ 30 50 ÷ 60 70 ÷ 80 90 ÷ 100 110 ÷ 120
Au Good Delivery/h 2 ÷ 3 5 ÷ 6 10 ÷ 12 14 ÷ 16 18 ÷ 20 20 ÷ 22
Ag Good Delivery/h -- -- -- -- -- --
Nº di lingottiere 7/14 10/20 15/30
N° di distanziali 7 10 15
Range Prodotti (Ag e Au) Fino a 400 once
Formati standard lingotti 1oz - 50g - 100g - 250g - 500g
1kg - 100oz Ag - 5kg Au - 10kg Ag - 400oz Au
Controllo Macchina Pannello di controllo con touch screen e PLC
Dimensioni (mm) 4010 x 1120 x h1610 5855 x 1120 x h1610 8230 x 1120 x h1610
Dimensioni con nastri (mm) 4010 x 1915 x h1610 5905 x 2010 x h1610 8040 x 2010 x h1610
Dim. con nastri e chain (mm) 4010 x 1915 x h1610 5905 x 2010 x h1610 8040 x 2010 x h1610
BROCHURE VIDEO

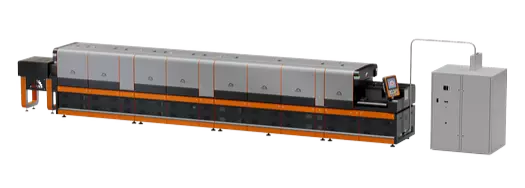

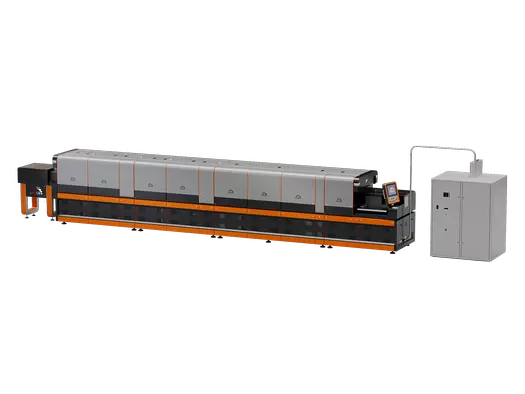

T-BARMASTER 1000

FORNO A TUNNEL A INDUZIONE PER LA PRODUZIONE DI LINGOTTI FINO A 1000 OZ

Pensato per il Good Delivery, T-Barmaster 1000, con i suoi 250kw di potenza massima, è il forno dalle prestazioni più alte. Ideale per produzioni intensive a ciclo continuo di lingotti di grande formato.

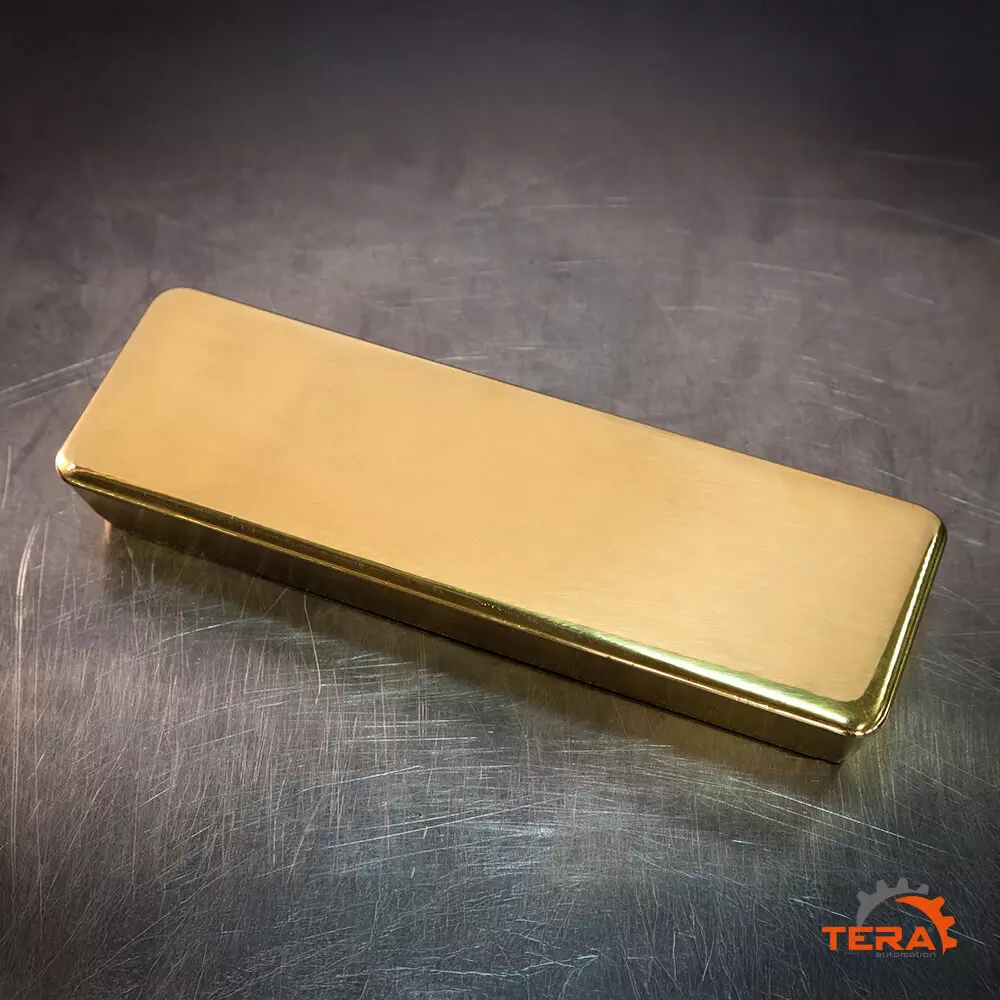

TIPOLOGIA DI LINGOTTI PRODOTTI

1 oz
50 g
100 g
250 g
500 g
1 kg
100 oz
5 kg Ag
10 kg Ag
400 oz Au
15 kg Ag
1000 oz Ag
T-BARMASTER 1000

UNA SOLA VERSIONE:

PLUS

PLUS

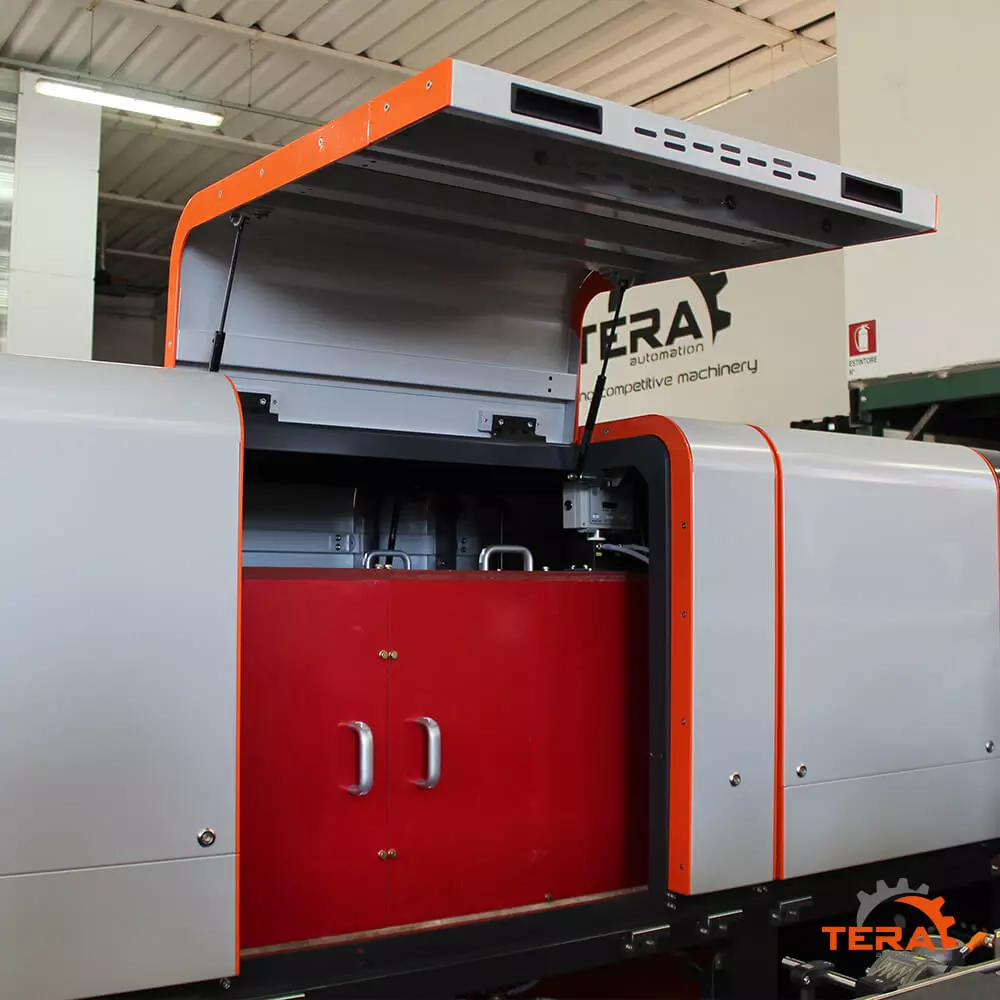

Camera di fusione con 3 bobine

15 lingotti per ciclo di produzione

CARATTERISTICHE TECNICHE:

MODELLOT-Barmaster 1000
VERSIONEPlus
Potenza Convertitore (kW) 160 200 250
Au/Ag Kilobar/h 24 ÷ 36 36 ÷ 48 48 ÷ 60
Au Good Delivery/h 14 ÷ 16 16 ÷ 20 20 ÷ 24
Ag Good Delivery/h 3 ÷ 5 5 ÷ 7 7 ÷ 9
Nº di lingottiere 15
N° di distanziali 15
Range Prodotti (Ag e Au) Fino a 1000 once Ag
Formati standard lingotti 1oz - 50g - 100g - 250g - 500g 1kg - 100oz Ag - 5kg Au - 10kg Ag - 400oz Au - 15kg Ag - 1000oz Ag

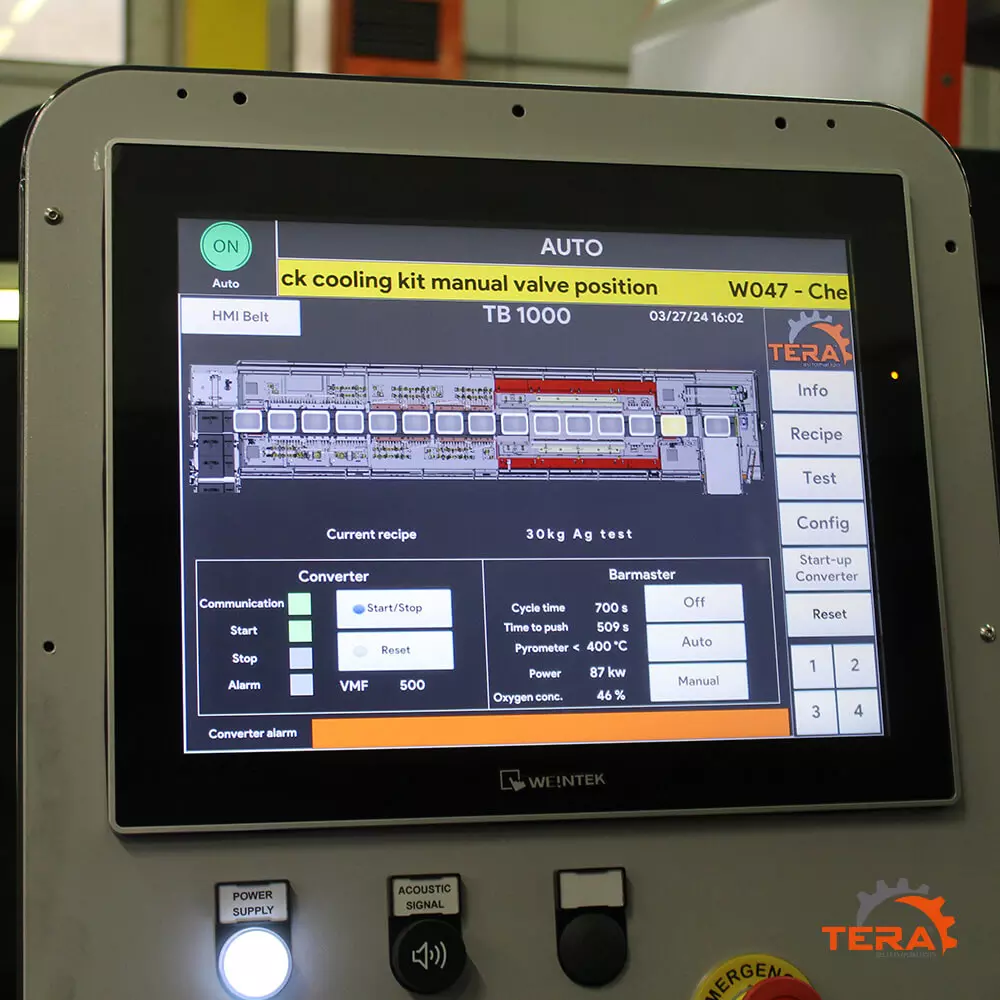

Controllo Macchina Pannello di controllo con touch screen e PLC
Dimensioni (mm) 10.195 x 1320 x h1795
Dimensioni con nastri (mm) 10.195 x 2860 x h1795
Dim. con nastri e chain (mm) 10.195 x 2860 x h1795
BROCHURE VIDEO

ACCESSORI

Conveyor Belts:

Solitamente l’operatore deve occuparsi della gestione dell’intero processo di produzione dei lingotti. Con l’impiego dei Conveyor Belts, invece, egli dovrà solo caricare le lingottiere piene sul nastro in ingresso e potrà dedicarsi ad altre attività fino alla fine della lavorazione quando potrà recuperare i lingotti pronti dal nastro d’uscita.

Conveyor Chain:

L’utilizzo congiunto del nastro trasportatore Conveyor Chain e dei Conveyor Belts, permette di creare un ciclo continuo delle lingottiere in entrata e in uscita dal forno.

Rilevatore di ossigeno:

Sensore che monitora la percentuale i ossigeno presente all’interno della camera di fusione. L’operatore può tenerne sotto controllo i parametri direttamente sul touch-screen di comando. Grazie a questo accessorio, nel caso in cui si riscontri un’anomalia nei livelli di ossigeno in fusione si può intervenire tempestivamente rintracciandone e risolvendone la causa.

Pinch Valves:

Le nostre Valvole Pinch pneumatiche brevettate installate alle due estremità del tunnel, garantiscono l’assenza di ossigeno all’interno del tunnel rendendo l’atmosfera perfettamente inerte e riducendo drasticamente il consumo di azoto. Si assicura così una maggiore longevità dei consumabili in grafite e se ne previene il deterioramento per ossidazione.

Cooling Kit:

Sistema di raffreddamento ausiliario di emergenza che interviene automaticamente in caso di black-out elettrico. Il sistema include:

  • Elettrovalvole
  • Implementazione elettrica
  • Implementazione del software

PERIFERICHE

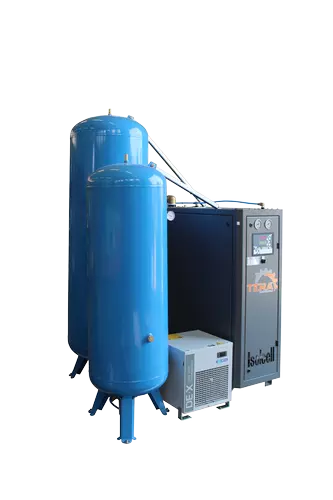

T-NITRO

Generatore di azoto puro

L’approvvigionamento di azoto dei forni a tunnel T-Barmaster™ può avvenire tramite bombole o tramite il nostro T-Nitro™, una macchina che permette di ottenere un livello qualitativo di lingotti impareggiabile.



I vantaggi di T-Nitro™:

  • Elimina quasi totalmente l’ ossigeno all’interno del forno a tunnel, assicurando lingotti perfettamente lucenti e planari in uscita.
  • Permette di raddoppiare la durata media di ogni lingottiera e consumabile in grafite
  • Produce azoto perfettamente anidro (fino al 99,999%) e il grado di purezza è regolabile attraverso un analizzatore integrato
  • La qualità della produzione è costante

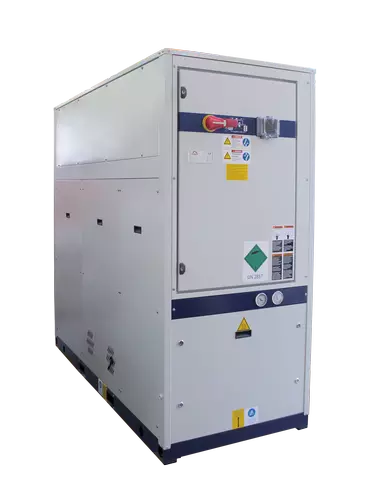

T-CHILLER

Sistema di raffreddamento

T-Chiller è una macchina accessoria indispensabile per il raffreddamento dell’acqua. Quella della solidificazione dei lingotti, infatti, è una fase molto delicata e richiede un flusso costante di acqua alla temperatura più congeniale. Con Tera Automation puoi integrare il forno a tunnel con i chiller dei più grandi marchi, garanzia di affidabilità e sicurezza.

SCEGLI IL LIVELLO DI AUTOMAZIONE CHE VUOI PER LA TUA AZIENDA

L’AUTOMAZIONE AL SERVIZIO DELLA PRODUZIONE DI LINGOTTI PERFETTI

Ogni macchina Tera Automation può concepirsi come parte di una linea modulare combinabile in base a esigenze e spazi della tua azienda. Ogni macchinario è integrabile a quelli già presenti e la linea può essere creata nel tempo.

Il modello base dei nostri T-Barmaster™ è semiautomatico ma può raggiungere a un alto livello di automazione. Con l’aggiunta di accessori, macchinari e robot, l’operatore ha la possibilità di settare la macchina e di lasciarla lavorare con gradi di autonomia crescenti:

T-Dosing™ è progettata per eseguire una dosatura estremamente accurata – con uno scarto fino al millesimo di grammo – dei metalli preziosi destinati alla fusione e può essere abbinata ad altri macchinari, in accordo con le esigenze specifiche di ciascun operatore.
